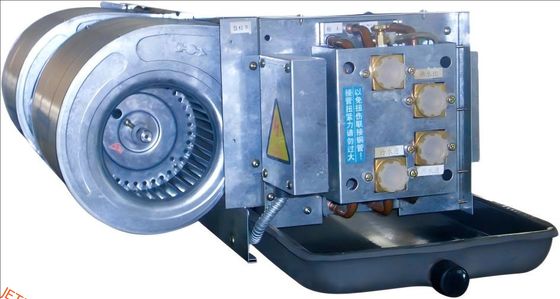

Een fan-coil unit (FCU), ook wel bekend als een Verticale Fan Coil Unit (VFCU), is een apparaat dat bestaat uit een warmtewisselaar (spiraal) en een ventilator. FCU's worden vaak gebruikt in HVAC systemen van residentiële, commerciële en industriële gebouwen die gekanaliseerde split airconditioning of centrale koeling gebruiken. FCU's zijn doorgaans aangesloten op kanalen en een thermostaat om de temperatuur van een of meer ruimtes te regelen en om de belangrijkste luchtbehandelingskast voor elke ruimte te ondersteunen, indien gebruikt met chillers. De thermostaat regelt de ventilatorsnelheid en/of de water- of koelmiddel stroom naar de warmtewisselaar met behulp van een regelklep.
Kenmerken:
- Gekanaliseerde Fan Coil Unit
- FCU Fan Coil Unit
- Verwarmingsspiraal
- Productnaam: Fan coil unit
- Spoelrijen: 4 rijen ---- 3 rijen
- Motor: Enkelfasige capacitieve motor
- Ventilator: Dubbele inlaat centrifugaalventilator
- Voeding: 220V, 50Hz
- Afvoerpijp: 3/4"
- OPTIONEEL
* Elektrische verwarming (PTC)
* Retourluchtkast
* DC borstelloze motor
Technische parameters:
Model
Item |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standaard lucht
Volume(m³h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W)Koelcapaciteit |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W)Verwarmingscapaciteit |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (optioneel) |
vermogen (KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Elektrische stroom (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Statische druk (Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Geluidsniveau (dB(A)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
Spoel |
Type |
Zeer zuivere koperen buizen en aluminium koelribben |
Waterstroom(1000kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Drukval (KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Max. werkdruk(MPa) |
1.6 |
Motor
|
Vermogensopname |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Hoeveelheid |
1 |
2 |
Ventilator |
Type |
Dubbele inlaat centrifugaalventilator |
| Hoeveelheid |
1 |
2 |
3 |
4 |
Opmerkingen:
1. Koelcondities: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; Verwarmingscondities: DB=21℃, TW₁=60℃, △TW=10℃.
2. Koel- en verwarmingscapaciteiten zijn waarden bij hoge snelheid. Bij gemiddeld luchtvolume zijn ze ongeveer 84% van de waarden in de tabel; bij laag luchtvolume ongeveer 74%.
3. De spiraal is een buis met 3 rijen en een ribdichtheid van 12 ribben per inch. Voor andere typen zoals buizen met 2 rijen, gelieve apart te specificeren.
4. De geluidswaarden moeten worden getest onder omstandigheden die voldoen aan de relevante eisen in de nationale norm GB-T19232-2003.
5. Het motorplaatje van dit product is het uitgangsvermogen, terwijl het vermogen dat in de bovenstaande tabel wordt weergegeven, het motoringangsvermogen is. Let op!
6. In de modelnummers hierboven vertegenwoordigen de cijfers tussen haakjes het hoge-snelheid luchtvolume: hoeveelheid ×10 m³/h. Voorbeeld: FP-34 heeft een luchtvolume van 340 m³/h.
Toepassingen:
JETEX Fan Coil Units zijn veelzijdige HVAC-producten die geschikt zijn voor een breed scala aan toepassingen in verschillende omgevingen. Deze Indoor Fan Coil Units zijn ontworpen om efficiënte koel- en verwarmingsoplossingen te bieden in zowel residentiële als commerciële ruimtes. De modellen FP-200 tot FP-1400 bieden een divers scala aan opties om tegemoet te komen aan verschillende kamergroottes en koelvereisten.
FAQ:
V: Wat is het merk van de fan coil unit?
A: Het merk van de fan coil unit is JETEX.
V: Wat zijn de beschikbare modelnummers voor de fan coil unit?
A: De beschikbare modelnummers variëren van FP-200 tot FP-1400.
V: Waar wordt de fan coil unit geproduceerd?
A: De fan coil unit wordt geproduceerd in Guangzhou, China.
V: Kan de fan coil unit worden gebruikt voor zowel residentiële als commerciële doeleinden?
A: Ja, de fan coil unit is geschikt voor zowel residentiële als commerciële toepassingen.
V: Wat voor soort garantie wordt er geboden voor de fan coil unit?
A: Voor informatie over de garantie verwijzen wij u naar het garantiebeleid van de fabrikant.
